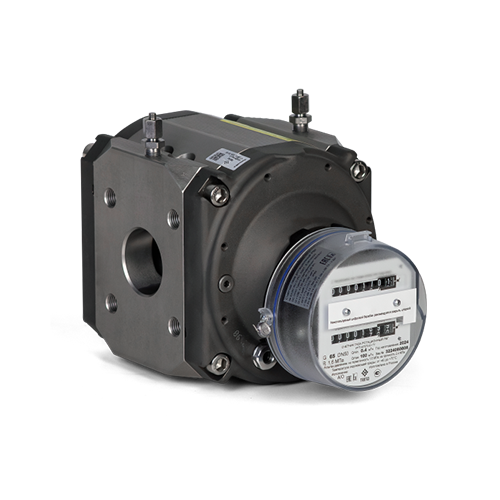

Ротационный счетчик газа РВГ

Ротационные счетчики газа РВГ предназначены для измерения объема одно- и многокомпонентных не агрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Ротационные счетчики газа РВГ предназначены для измерения объема одно- и многокомпонентных не агрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.

Технические характеристики:
• рабочее давление не более 1,6 МПа;
• диапазон температур окружающей среды: от -40 до +70 °С;
• диапазон температур измеряемой (рабочей) среды: от -30 до +60 °С;
• пределы допускаемой относительной погрешности в диапазоне расходов, %:

Диапазон расходов/Исполнение Основное У

От Qmin до Qt

+/- 2

+/- 2

-

От Qt до Qmax включительно

+/- 1

+/- 1

-

От Qmin до Qmax включительно

-

-

+/- 0,9

Точка перехода Qt, м3 в час 0,1 Qmax 0,05 Qmax -
Типоразмер DN Q max (м3/час) Диапазон рабочих расходов Q min - Q max Перепад давления при Q max, Па
1:250 1:200 1:160 1:130 1:100 1:80 1:65 1:50 1:30 1:20
Q min (м3/час)
G16 50 25 - - - - - - - 0,5 0,8 1,3 55
G25 50 40 - - - - - 0,5 0,6 0,8 1,3 2,0 80
G40 50 65 - - - 0,5 0,6 0,8 1,0 1,3 2,0 3,0 230
G65 50 100 0,4 0,5 0,6 0,8 1,0 1,3 1,6 2,0 3,0 5,0 540/490
G100 80 160 0,6 0,8 1,0 1,3 1,6 2,0 2,5 3,0 5,0 8,0 425
G160 80 250 1,0 1,3 1,6 2,0 2,5 3,0 4,0 5,0 8,0 13 575
G250 100 400 1,6 2,0 2,5 3,0 4,0 5,0 6,0 8,0 13 20 810
G400 100 650 2,5 3,0 4,0 5,0 6,5 8,0 10 13 20 32 1700
G400 150 650 2,5 3,0 4,0 5,0 6,5 8,0 10 13 20 32 1700
